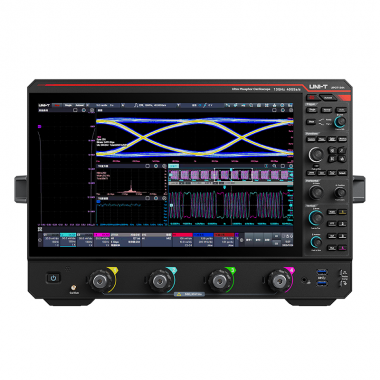

优利徳UNI-T UPO70000 系列示波器_供应产品

卓绝非凡的性能，精准于毫厘之间的洞察力

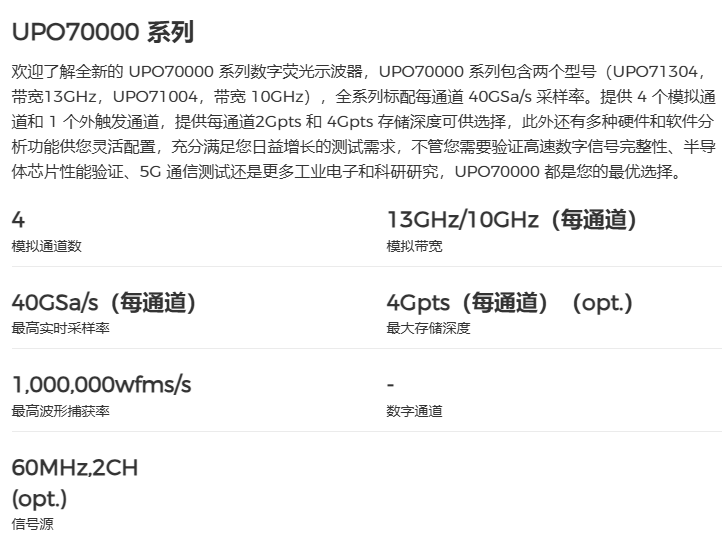

示波器专用AFE模拟前端芯片组提供非凡性能

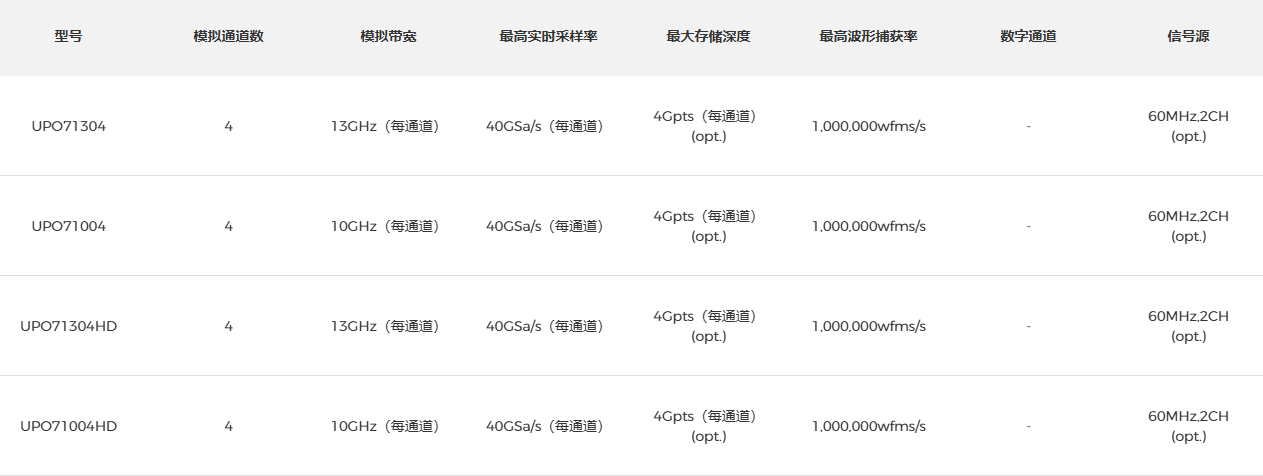

-每通道带宽：13/10GHz

-每通道采样率：40GSa/s

-每通道存储深度：4Gpts

-波形捕获率：1,000,000wfms/s

匠心设计

-结构紧凑：以248mm紧凑身形节省空间，凭丰富接口连接自如，让专注归于测量本身。

-全新接口：UniProbe II型2.92mm输入端口，采用Type-C接口进行稳定供电和通信，搭配 UT-OA-292B探头转接器时，可使用UniProbe I型有源探头。

种类丰富协议层测试软件覆盖多领域测试

持续更新21+协议分析软件，助力协议解析

-嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus(I2S,LJ,RJ,TDM)

-汽车：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5

-计算机&通信: USB2.0、PCle2.0、Ethernet、NRZ、Manchester、8b/10b

-航空航天：MIL-STD-1553、ARINC429

支持包参数触发、协议包视图、事件列表、协议搜索、协议分析报告

高带宽，高采样率帮助工程师测试高速串行信号

使用UPO70000系列抖动和眼图套件分析高速串行信号完整性

-提供抖动分析视图：眼图、趋势图、直方图、频谱图、浴盆曲线

-抖动测量和分解：TIE、Cycle-Cycle抖动、周期抖动、 TJ、RJ、DJ、DDJ、DCD、ISI

-支持信号制式：NRZ、PAM-N

-支持的常见信号：USB3.2 Gen1、USB2.0、PCIe Gen2、100/1000M工业以太网、

100/1000M车载以太网、MIPI D-PHY等

符合行业协会标准的一致性测试解决方案

自动化一致性测试软件缩短产品合规性验证时间

一致性分析是确保不同厂家生产的同一类接口的互操作性的唯一途径，但不同接口的一致性测试规范则是由不同协会或机构开发。解读标准并通过人工进行一致性测试需要花费用户几个小时甚至几天时间，优利德一致性分析软件则将这个时间缩短至几分钟内。

通过不断更新和契合最新的行业标准，优利德推出以示波器+有源探头+测试夹具为主的高速协议一致性分析解决方案。

支持的接口协议:

USB3.2Gen1、USB2.0、MIPI D-PHY v1.2、DDR2/3

PCIe Gen2、100/1000Base-T1、 100/1000Base-T
